您当前的位置:首页 / 产品中心 / 排污泵系列 / QW潜水式高效无堵塞排污泵
产品详情

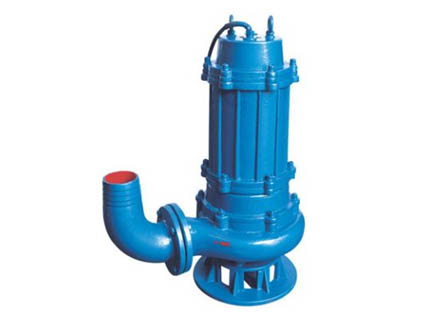

简要描述:QW潜水式无堵塞排污泵(简称污水提升泵)采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。...
很荣幸为您推荐QW潜水式高效无堵塞排污泵-我们公司的重点产品之一,厂家直接供货,价格优势明显,并免费提供产品的小样图、技术参数、安装尺寸等问题的咨询
产品概述
QW潜水式无堵塞排污泵(简称污水提升泵)采用大流道抗堵塞水力部件设计,大大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%的固体颗粒。设计合理,配套电机合理,效率高,节能效果显著。机械密封采用双道串联密封,材质为硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行800小时以上。泵结构紧凑,体积小,移动方便,安装简便,无需建泵房,潜入水中即可工作,大大减小工程造价。泵油室内设有油水探头,当水泵侧机械密封损坏后,水进入油室,探头发生信号,对泵实施保护。可根据用户需要配备全自动安全保护控制柜,对泵的漏水,漏电,过载及超温等进行监控,保证泵运行可靠安全。双导轨自动耦合安装系统,给泵的安装的安装,维修带来了极大的方便,人可不必为此而进出污水坑。浮球开关可根据所需的水位变化。自动控制泵的停启,无需专人看管。电机运行不过载。根据使用场合电机可采用水套式外第三者循环冷却系统,能保证电泵在无水(干式)状态下安全运行。安装方式有固定式自动耦合安装和移动式自由安装二种,可满足不同的使用场合。
结构说明
污水提升泵由电机与泵两部分组成,二者通过油隔离室及机械密封组件隔开,属机电一体化产品,电机与泵合用同一轴(转子)整个水泵长度短,结构紧凑。配备多种保护装置,使得泵运行可靠,其主部件作用如下:
信号线1:配备全保水泵控制柜,对泵实行全方位保护,包括漏水,断相、短路、过热、电机过载等项目.电机定子8:采用B级或F级绝缘。
漏水探头11:该元件装在油室内,当机械密封损坏后,水进入油室,探头可发出信号由控制系统对泵实施保护。
机械密封13:采用双道串联密封,选用新型硬质耐腐碳化钨材质,具有密封可靠、耐磨、寿命长等特点。
叶轮17:叶轮采用单流道或双道结构,具有很强的通过能力,能够通过大的物料及纤维垃圾,减少堵塞、缠绕的故障。
泵体15:与叶轮配用,使得泵具有高的效率。
密封环18:装在泵体口环处,当叶轮因运行而使口环处磨损,可更换密封环,以保证泵以好的效率运行。

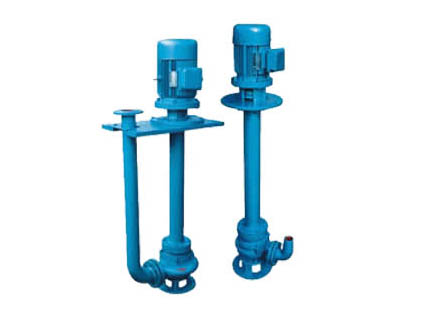

上一条:YW液下式高效无堵塞排污泵

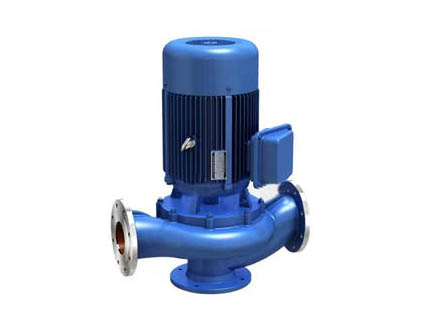

下一条:GW管道式排污泵
